VP-720.730 插管式/由令式隔膜閥

來源：蘇州弘億創塑膠科技瀏覽量：2056 發布日期：2015-07-30

描述:
        工作壓力：100 PSI
        關閉程度可清楚于透明罩上顯示
        膜片可替換，保養管理容易
        可調整的阻擋螺帽設計，可以防止
        關閉時手輪之壓力過當
        底端埋有銅柱，易于固定
        中心柱及套筒可選用SUS 304 / 316L材質
        注意！手輪正常旋緊至無法繼續時即代表閥門已完全關閉，切勿再強迫旋轉避免造成無法修復之膜片撕裂現象!
規格：

型號	尺寸	規格	材質	墊座	O環	隔膜片	接口	螺栓
VP-720	1/2"~2"	DIN	PVC	EPDM	NBR	EPDM, FPM, PTFE	Spigot	SUS 304 / 316
VP-721	1/2"~2"	DIN	CPVC	EPDM	NBR	EPDM, FPM, PTFE	Spigot	SUS 304 / 316
VP-723	1/2"~2"	DIN	PVDF	EPDM	NBR	EPDM, FPM, PTFE	Spigot	SUS 304 / 316
VP-724	1/2"~2"	DIN	PP	EPDM	NBR	EPDM, FPM, PTFE	Spigot	SUS 304 / 316
VP-730	1/2"~2"	ANSI, JIS, DIN	PVC	EPDM	NBR / EPDM, FPM	EPDM, FPM, PTFE	Socket, Threaded	SUS 304 / 316
VP-731	1/2"~2"	ANSI, JIS, DIN	CPVC	EPDM	NBR / EPDM, FPM	EPDM, FPM, PTFE	Socket, Threaded	SUS 304 / 316
VP-733	1/2"~2"	ANSI, JIS, DIN	PVDF	EPDM	NBR / EPDM, FPM	EPDM, FPM, PTFE	Socket, Threaded	SUS 304 / 316
VP-734	1/2"~2"	ANSI, JIS, DIN	PP	EPDM	NBR / EPDM, FPM	EPDM, FPM, PTFE	Socket, Threaded	SUS 304 / 316

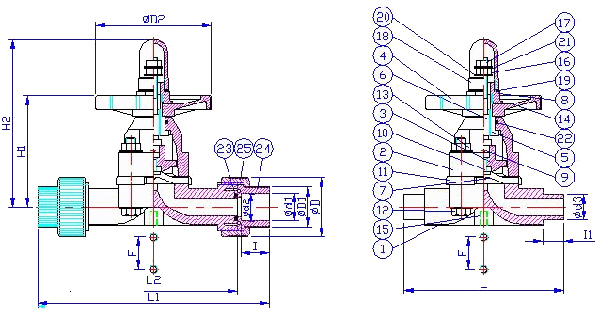

NO.	PART	MATERIAL	Q'TY
1	本體(BODY)	UPVC,CPVC,PP,PVDF	1
2	上蓋(BONNET)	UPVC,CPVC,PP,PVDF,PP+GF	1
3	壓縮體(COMPRESSOR)	FC,SUS	1
4	把手輪(HANDWHEEL)	PP	1
5	套銅(SLEEVE)	C3602	1
6	中心柱(STEM )	C3602	1
7	隔膜(DIAPHRAGM)	EPDM,FPM,PTFE	1
8	迫緊螺帽(CAP)	UPVC,CPVC,PVDF,PP+GF	1
9	彈簧銷(COMPRESSOR PIN)	SUS 304	1
10	埋入銅柱(INSERTED METAL)	C3602,SUS304	1
11	壓板(RUBBER LINER)	SUS 304	1
12	螺栓及平華司(BOLTS&WASHERS)	SUS 304	4
13	螺帽及平華司(NUTS&WASHERS)	SUS 304	4
14	銘牌(NAME PLATE)	PVC	1
15	埋入銅柱(BOTTOM NUT)	C3604	2
16	阻擋螺帽(STOPPER)	SUS 304	1
17	調整螺帽(SET NUT)	SUS 304	1
18	透明罩(GAUGE CIVER)	AS	1
19	墊片(SHEET GASKET)	EPDM	1
20	華司(SHEET RING)	SUS 304	1
21	流量華司(INDICATIVE WASHER)	ABS	1
22	O環(O-RING)	NBR	1
23	O環(O-RING)	EPDM,FPM	2
24	特普(END CONNECTOR)	UPVC,CPVC,PP.PVDF	2
25	螺帽(UNION NUT)	UPVC,CPVC,PP.PVDF	2

SIZE NOM		1/2" (15mm)	3/4" (20mm)	1" (25mm)	1-1/2" (40mm)	2" (50mm)
JIS	?d1	22.3	26.3	32.33	48.46	60.56
	?d2	21.7	25.7	31.67	47.54	59.44
	I	22.2	25.4	28.6	34.9	38.1
ANSI	?d1	21.54	26.87	33.65	48.56	60.63
	?d2	21.23	26.57	33.27	48.11	60.17
	I	22.22	25.4	28.58	34.93	38.1
DIN	?d1	20.3	25.3	32.3	50.3	63.3
	?d2	20.1	25.1	32.1	50.1	63.1
	I	16	19	22	31	38
BS	?d1	21.5	26.9	33.7	48.4	60.5
	?d2	21.3	29.7	33.5	48.2	60.3
	I	16.5	19.5	22.5	30	36
thd./in	NPT	14	14	11.5	11.5	11.5
thd./in	BSPT	14	14	11	11	11
?D		46	55	66	97	120
?D1		31	37	44	64	78
?D2		95	95	110	150	150
?d3		20	25	32	50	63
L2		130	150	160	200	230
L1		180	207	224	276	317
L		124	144	154	194	224
H1		128	138	144	220	225
H2		86	95	98	150	148
I1	PVC	16	19	22	31	34
I1	PP,PVDF	14.5	16	18	23.5	27.5
S		11	11	11	15	15
F		25	25	25	45	45
M		M6	M6	M6	M8	M8
