首頁 》產品展示》傳導.管路》 PVC管道系統

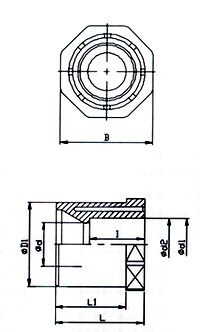

異徑接頭(卜申)(Spig*S)

來源：蘇州弘億創塑膠科技瀏覽量：1882 發布日期：2015-08-03

規格：
ANSI SCH80

	Outside Dia	Socket Type			Structural Diameter
Size	D1	d1	d2	I	B	d	L	L1
1/2″*1/4″	21.34	14.02	13.61	19	30	10	29	23
1/2″*3/8″	21.34	17.04	17.45	22	30	12	29	23
3/4″*1/2″	26.67	21.54	21.23	24	30	13	33	27
1″-3/8″	33.4	17.45	17.04	22	36	12	38	30
1″*1/2″	33.4	21.54	21.23	24	36	16	38	30
1″*3/4″	33.4	26.87	26.57	28	36	18	38	30
1-1/4″*1/2″	42.16	21.54	21.23	24.22	46	16	44	35
1-1/4″*3/4″	42.16	26.87	26.57	27.4	46	22	44	35
1-1/4″*1″	42.16	33.66	33.27	30.58	46	28	44	35
1-1/2″*1/2″	48.26	21.54	21.23	24.22	55	16	47	38
1-1/2″*3/4″	48.26	26.87	26.57	27.4	55	22	47	38
1-1/2″*1″	48.26	33.66	33.27	30.58	55	28	47	38
1-1/2″*1-1/4″	48.26	42.42	42.04	34.75	55	35	47	38
2″*1/2″	60.33	21.54	21.23	24.22	70	16	52	42
2″*3/4″	60.33	26.87	26.57	27.4	70	22	52	42
2″*1″	60.33	33.66	33.27	30.58	70	28	52	42
2″*1-1/4″	60.33	42.42	42.04	34.75	70	35	52	42
2″*1-1/2″	60.33	48.56	48.11	37.93	70	43	52	42
2-1/2″*1-1/2″	73.03	48.56	48.11	37.93	80	43	60	48.45
2-1/2″*2″	73.03	60.63	60.17	41.1	80	54	60	48.45
3″*1-1/2″	88.9	48.56	48.11	37.93	80	54	60	48.45
3″*2″	88.9	60.63	60.17	41.1	99	54	65	51
3″*2-1/2″	88.9	73.38	72.85	47.45	99	65	65	51
4″*2″	114.3	60.63	60.17	41.1	125	54	75	60.5
4″*2-1/2″	114.3	73.38	72.85	47.45	125	65	75	60.5
4″*3″	114.3	89.31	88.7	50.63	125	80	75	60.5
5″*4″	114.30	114.76	114.07	60.15	150	100	84	69.5
6″*3″	168.28	89.31	88.7	50.6	180	80	90	76.5
6″*4″	168.28	114.76	114.07	60.15	180	100	90	76.5
6″*5″	168.28	141.81	141.04	69.66	180	125	90	76.5
8″*4″	219.1	114.76	114.07	60.5	280	80	148	130
8″*6″	219.1	168.83	168	79	235	150	120	104.6
10″*3″	273.05	89.31	88.7	50.6	280	80	148	130
10″*4″	273.05	114.76	114.07	105	280	105	148	130
10″*6″	273.05	168.83	168	79	290	150	148	130
10″*8″	273.05	219.84	218.69	105	290	200	148	130
12″*4″	323.85	114.76	114.07	60.2	330	100	175	155
12″*6″	323.85	168.83	168	79.2	330	150	175	155
12″*8″	323.85	223.81	222.89	105	330	200	175	155
12″*10″	323.85	273.81	272.67	130	330	245	175	155

GB PN10/DIN PN16

Size Nom	∮d1	∮d2	∮d	∮D	∮D1	I	L	L1	H
25X20	25.3	24.9	16	25	28	16	24	19	27
32X20	32.3	31.9	16	32	36.5	16	28	22	35
32X25	32.3	31.9	20	32	36.5	19	28	22	35
40X20	40.3	39.9	16	40	45	16	34	26	43
40X25	40.3	39.9	20	40	45	19	34	26	43
40X32	40.3	39.9	27	40	45	22	34	26	43
50X20	50.3	49.9	16	50	55	16	40	31	53
50X25	50.3	49.9	20	50	55	19	40	31	53
50X32	50.3	49.9	27	50	55	22	40	31	53
50X40	50.3	49.9	34	50	55	26	40	31	53
63X20	63.3	62.9	16	63	70	16	48	38	67
63X25	63.3	62.9	20	63	70	19	48	38	67
63X32	63.3	62.9	27	63	70	22	48	38	67
63X40	63.3	62.9	34	63	70	26	48	38	67
63X50	63.3	62.9	44	63	70	31	48	38	67
75X32	75.35	74.9	27	75	84	22	55	44	80
75X40	75.35	74.9	34	75	84	26	55	44	80
75X50	75.35	74.9	44	75	84	31	55	44	80
75X63	75.35	74.9	57	75	84	38	55	44	80
90X32	90.5	89.9	27	90	99	22	62	51	95
90X40	90.5	89.9	34	90	99	26	62	51	95
90X50	90.5	89.9	44	90	99	31	62	51	95
90X63	90.5	89.9	57	90	99	38	62	51	95
90X75	90.5	89.9	71	90	99	44	62	51	95
110X50	110.6	109.9	44	110	120	31	73	61	115
110X63	110.6	109.9	57	110	120	38	73	61	115
110X75	110.6	109.9	71	110	120	44	73	61	115
110X90	110.6	109.9	86	110	120	51	73	61	115
140X110	140.85	140.05	106	140	150	61	90	76	145
160X63	160.85	160.05	57	160	175	38	101	86	165
160X75	160.85	160.05	71	160	175	44	101	86	165
160X90	160.85	160.05	86	160	175	51	101	86	165
160X110	160.85	160.05	106	160	175	61	101	86	165
160X140	160.85	160.05	136	160	175	76	101	86	165
225X90	226.25	225.05	86	225	250	51	110	95	240
225X110	226.25	225.05	106	225	250	61	110	95	240
225X140	226.25	225.05	136	225	250	76	110	95	240
225X160	226.25	225.05	158.4	225	250	86	110	95	240
250X110	251.45	250.05	106	250	275	51	149	131	266
250X140	251.45	250.05	136	250	275	76	149	131	266
250X160	251.45	250.05	158.4	250	275	86	149	131	266
250X225	251.45	250.05	203.9	250	275	119	149	131	266
315X110	316.85	315.05	106	315	340	51	184	164	325
315X140	316.85	315.05	136	315	340	76	184	164	325
315X160	316.85	315.05	158.4	315	340	186	184	164	325
315X225	316.85	315.05	203.9	315	340	119	184	164	325
315X250	316.85	315.05	239	315	340	131	184	164	325
